無縫管水浸超聲波自動探傷設備

無縫管水浸超聲波自動探傷設備介紹

本款無縫管水浸超聲波自動探傷設備是我公司設計、研制的自動探傷設備系列的一種，探傷設備采用多通道儀器及水浸探頭對無縫管進行檢測，能有效提高檢測效率。其中超聲探頭放置于鋼管底部水槽中，形成螺旋掃查模式，探頭與鋼管以水做為耦合劑，且耦合用水可以循環使用。探出缺陷后，儀器給出報警信號，并進行噴標標記，水浸探傷使超聲波發射與接收穩定，提高了超聲波探傷可靠性。

我公司生產的自動探傷設備，能滿足用戶的不同需求，產品系列齊全，適用于各種鋼管無損探傷檢測，廣泛應用于石油化工管道、核工業、壓力容器、航天、鐵路、船舶、運輸?shù)戎匾I(lǐng)域。

設備詳細介紹及報價請聯系  李經理189-311-80976

無縫管水浸超聲波自動探傷設備主要參數

◆鋼管外徑：Ф114－Ф340mm

◆鋼管壁厚：7－40mm.（壁厚/外徑≤0.2）

◆鋼管長度：6－12.5m

◆探傷方式：水浸超聲波自動探傷

◆探傷通道：32多通道

◆探傷速度：0－4m/min

◆探傷靈敏度：符合GB/T5777－96—C5級.

◆探傷靈敏度，縱向U型槽傷：

  Ф6×0.6時：深×寬×長：0.05×0.10×5mm；

  Ф60×5時：深×寬×長：0.15×0.20×5mm；

◆探傷靈敏度，橫向U型槽傷：

  Ф6×0.6時：深×寬×長：0.05×0.10×5mm；

  Ф60×5時：深×寬×長：0.15×0.20×5mm；

◆周向靈敏度：≤3dB；

◆內、外壁人工缺陷靈敏度差：≤3dB；

◆端部盲區：≤50mm；

◆信噪比：≥10dB；

◆耦合劑：循環過濾水；

◆打標精度:≤25mm；

◆漏報率：0%（在2.1.2和2.1.3的條件下，樣管連續重復檢驗100次）；

◆誤報率：1%（在2.1.2和2.1.3的條件下，樣管連續重復檢驗100次）；

◆穩定性：≤2dB/2小時；

無縫管水浸超聲波自動探傷設備組成

1． 超聲波探傷儀器

無縫管全自動超聲波探傷設備，儀器基于windows平臺，有強大的報表文檔處理能力，控制界面人性化，可提高操作性能。軟件配置模塊化，可根據需要進行配置，并預留編碼器16入/16出等I/O接口。

儀器電路設計和制造工藝先進、性能可靠、信噪比高、缺陷分辨能力強、閘門報警功能齊全、工作穩定。是專為薄壁無縫鋼管自動探傷而設計的超聲波探傷儀器。

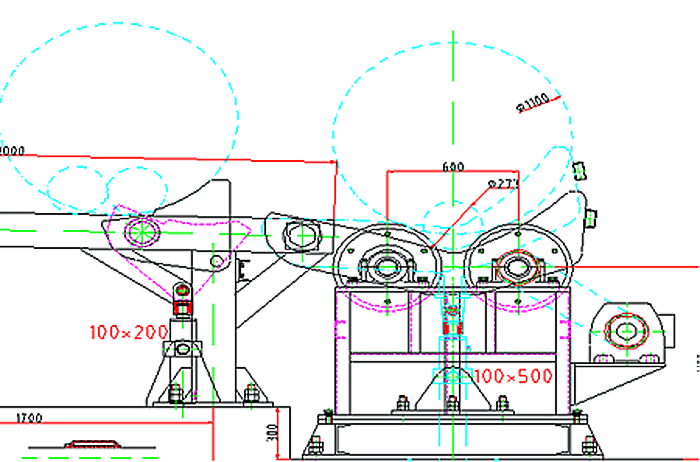

自動上料機構示意圖

2. 超聲探傷主機

超聲波探傷主機包括：超聲波探頭旋轉水箱、導向套、前后兩邊旋轉壓輪等組成。

超聲波探頭旋轉水箱安放在不銹鋼平臺上，旋轉水箱內配置探頭園盤，按90度等分安裝四組超聲波線聚焦探頭及探頭調節裝置，能對鋼管進行雙向探傷，當探傷規格變換時，應調整不銹鋼平臺整體升降機構使超聲波探頭旋轉水箱、導向套、前后兩邊旋轉壓輪與輸送輥道的中心軸線一致。

3. 電氣控制系統

采用現代交流電機調速技術進行調速控制，使主機兩邊輥道轉速及旋轉壓輪轉速進行可變調節，以適應不同檢測速度的需要，外圍線路簡潔、外形效果美觀。由于采用了交流電機，與老式的直流電機調速技術相比，具有電機結構簡單、無火花干擾、性能可靠、方便保養及維修。

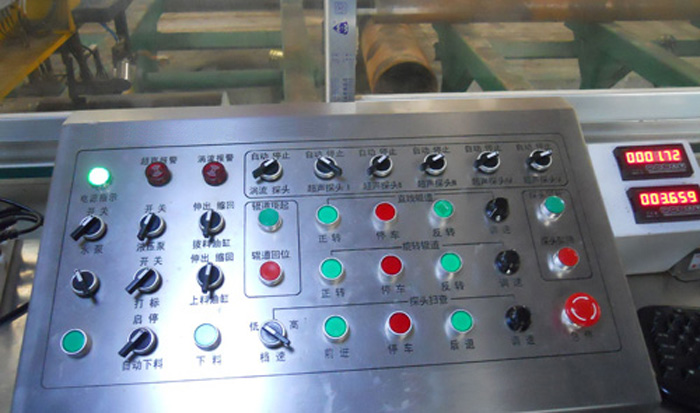

電氣控制系統

控制柜面板采用傾斜結構，機柜底部安裝有萬向輪，以方便操作和移動，機柜內部安裝兩臺交流電機變頻調速器及相關電路，并在柜底安裝有散熱風扇。面板各按鈕及開關采用新型、美觀的高可靠元件，并安裝指示表頭，可從表頭間接讀出當前被探鋼管的檢測速度。

檢測標準

 ◆NT/T47013.3-2005超聲檢測

◆ASTM A106美國材料標準《高溫用無縫碳素鋼管》

◆GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》

◆ASTM 213M《金屬管材超聲檢測方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

無縫管水浸超聲波自動探傷設備售后服務及保障

無縫管水浸超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
