T型接頭相控陣全聚焦法成像檢測

發布時間:2021/6/11 8:46:47

對于傳統的相控控陣技術-S掃(扇掃)和E掃(電子掃 ),只要聲束相應聚焦,就能提供橫向分辨率為2~3個波長的聲成像 。


用超聲相控陣全聚焦法 (TFM)時,若虛擬探頭用大孔徑,可得分辨力為1個波長。


相控陣全聚焦法原理

全聚焦法的前提要求是全矩陣捕獲(FMC):再一個采集(探測)周期內,陣列的每一陣元均發射一個聲波,即共有n個陣元相繼發射。對每個發射.n個陣元中每一個陣元均接收一個A掃信號。這樣,總共就有個n2個顯示信號組合在一個矩陣中,矩陣橫行代表發射陣元,縱列代表接收陣元。對聲透射平面內的任何反射體,具有相同顏色的A顯示,表示聲傳播(飛行)時間相同。此時,A掃描顯示可作進一 步處理,以在一定關注區內創建超聲圖像。


T型接頭相控陣掃描

對T型接頭,通常最關注的重要缺陷是坡口面未熔合(腹板側和翼板側)、根部未焊透。超聲探頭置于翼板,在 組合焊縫對側進行掃查往往是第一選擇。


TFM能獲得很高的橫向分辨力,對關注區內每一點均可聚焦,故與反射體深度幾乎尤天。單一陣元激發和接收時,擴敞角很大,故掃查范鬧也很大。


TFM可用6dB降落法對缺陷定量,即使小缺陷亦如此。 像重建箅法,可用橫波、也可用縱波,甚至可以考慮用不同的變型波法 。對傾斜缺陷檢出率島高。


(3)TFM能減小近表面盲區,提高信噪比。


(4)使用不同的重建算法,TFM對圖像中缺陷定量有明顯改進,其可取代常規波幅評定法。借助于TFM提供的平臺 ,在缺陷圖像顯示上有優勢。

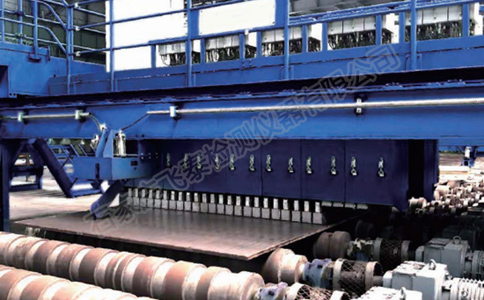

相控陣鋼板探傷檢測設備

相控陣鋼板探傷檢測設備

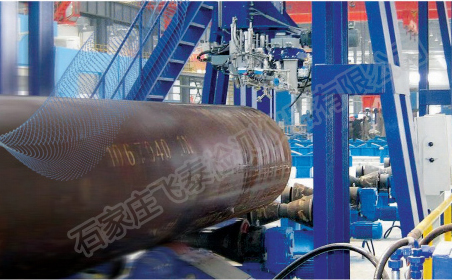

相控陣鋼管探傷檢測設備
