厚板材超聲波自動探傷-探傷設備的基本要求

厚板材超聲波自動探傷使用的設備屬于自動化設備，企業可以根據自己工件探傷需求定制，這里我們說一說板材自動探傷設備的基本要求。

1被檢鋼板表面應平整、光滑、厚度均勻，不應有油污、嚴重麻點、凹坑、直角折彎、嚴重的剪切毛刺和其它影響探傷檢驗的表面缺陷。

2被檢鋼板的金相組織不應在檢驗時產生影響檢驗的干擾回波。

3檢驗場地應避開強光、強磁場、強振動、腐蝕性氣體、嚴重粉塵等影響超聲波自動探傷系統和設備穩定性或檢驗人員可靠觀察的因素。

4從事鋼板超聲波自動探傷檢驗的人員應經過培訓，熟悉設備性能，熟練操作計算機及超聲波自動探傷系統和設備，并取得相關部門頒發的超聲探傷專業級及其以上資格證書。簽發報告者應取得相關部門頒發的超聲探傷專業2級及其以上資格證書。

5厚鋼板反射式超聲波自動探傷所采用的超聲波波型為縱波。

二、超聲波自動探傷系統的組成

反射式超聲波自動探傷系統至少應包括多通道超聲波探傷儀、控制系統、耦合系統、鋼板傳輸系統(或探頭門架移動系統)、探頭門架系統、信號處理系統、判定系統、打印輸出系統、附屬裝置等。

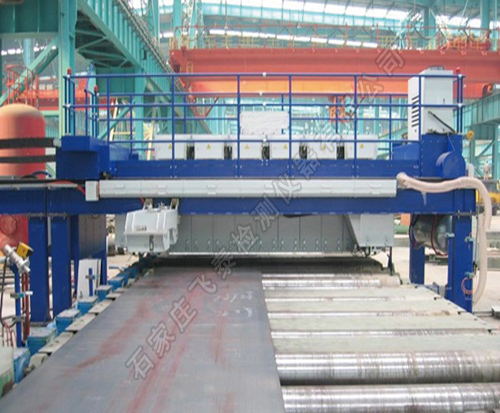

板材超聲波自動探傷設備

三、檢驗速度

自動探傷的檢驗速度應不影響探傷結果的準確性。推薦用150mm/s~1000mm/s的探傷速度。但在使用不帶自動報警功能的探傷儀器或設備時，檢驗速度應不大于200mm/s。
