與一般的測量方式一樣，為了保證檢測結果的準確性、可重復性和可比性，必須用一個具有已知固定特性的式樣對檢測系統進行校準。這種按一定用途設計制作的具有簡單幾何形狀人工反射體或模擬缺陷的式樣，通常稱為試塊。試塊和儀器、探頭一樣，是超聲檢測中的重要器材。



試塊的分類和作用
超聲檢測儀用試塊通常分為標準試塊、對比試塊和模擬試塊三大類。

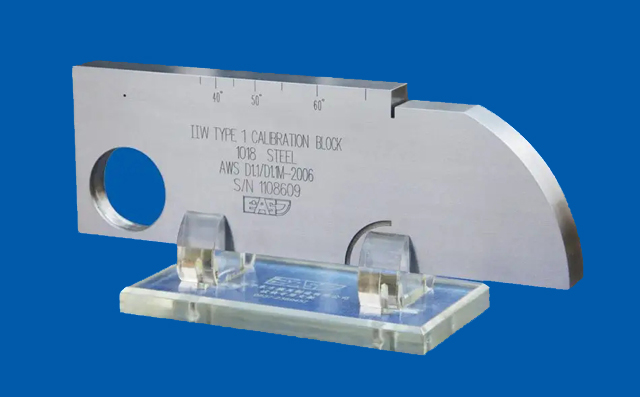

1.標準試塊：標準試塊通常是由權威機構指定的試塊，其特性與制作要求有專門的標準規定。標準試塊通常具有規定的材質、形狀、尺寸及表面狀態。



2.對比試塊：對比試塊是以特定方法檢測特定工件時采用的試塊，含有意義明確的人工反射體。它與被檢工件材料聲學特性相比，其外形尺寸應能代表被檢工件的特征，試塊厚度應與被檢工件的厚度相對應。對比試塊主要用于檢測校準以及評估缺陷的當量尺寸，以及將所檢出的不連續信號與試塊中已知反射體產生的信號想比較。

3.模擬試塊：模擬試塊是含模擬缺陷的試塊，可以是模擬工件中實際缺陷而制作的樣件，或者是在以往檢測中所發現含自然缺陷的樣件。模擬試塊主要用于檢測方法的研究、無損檢測人員資格考核和評定、評價和驗證儀器探頭系統的檢測能力和檢測工藝等。
