鋼板超聲波探頭的選擇

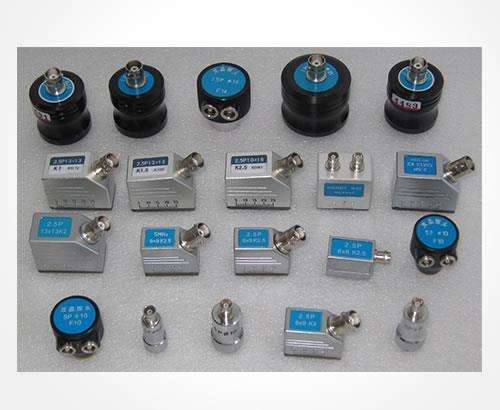

超聲波探頭主要材料有壓電晶體及鎳鐵鋁合金兩類。

超聲波探頭既可用于超聲波的發射，也可用于超聲波的接收。超聲波探頭利用石英等壓電晶體的逆壓電效應來完成電能到超聲波機械振動的轉換(即超聲波的發射)，利用壓電晶體的壓電效應來完成超聲波機械振動到電能的轉換(即超聲波的接受)，因此又可將其稱為超聲波發生器或超聲波接收器?？梢允菃翁筋^完成也可以使用兩個探頭分別完成發射跟接收。

鋼板探傷探頭的選擇

由于鋼板晶粒比較細，為了獲得較高的分辨力，宜選用較高的頻率，一般為2.5~5.0MHz。

鋼板面積大，為了提高探傷效率，探頭宜選用較大直徑的，但對于厚度較小的鋼板，探頭直徑不宜過大，因為大探頭近場區長度大，對探傷不利。一般探頭直徑范圍為F10~30mm。

探頭的結構形式主要根據板厚為確定，板厚較大時，常選用單晶探頭；板厚較薄時可選用雙晶直探頭，因為雙晶直探頭盲區很小。雙晶直探頭主要用于探測厚度為6~30mm的鋼板。

超聲波探傷掃查方式的選擇

根據鋼板用途和要求不同，采用的主要掃查方式分為全面掃查、列線掃查、邊緣掃查和格子掃查等。
