超聲波雙晶探頭如何選擇-飛泰檢測儀器

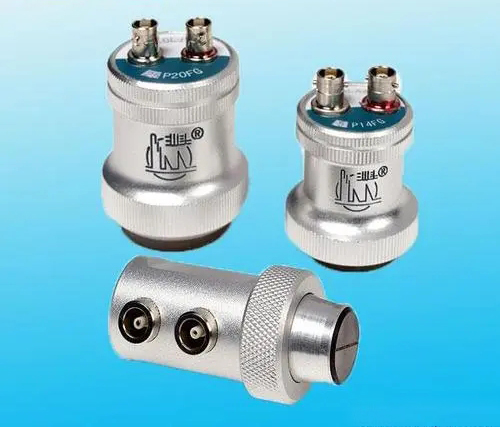

雙晶探頭是超聲波探傷中使用的一種較為獨特的探頭類型,與普通單晶探頭相比具有始波脈沖盲區小、在特定范圍內檢測靈敏度高的優勢,因此常被用于薄壁類零件內部小當量缺陷的檢測。
雙晶探頭探傷原理
與常用的單晶探頭采用同一晶片發射和接收信號不同,雙晶探頭采用兩塊帶有阻尼塊、相向傾斜互成一定角度的晶片分別承擔發射、接收信號的任務。這種設計一是使檢測信號的發射、接收脈沖間總有一定的時間間隔,發射脈沖不再進入接收電路,避免了初始脈沖引起的盲區問題;二是在檢測體內部形成一個菱形的聲束匯聚區,進而形成聚焦聲場,在同等檢測條件下與單晶探頭相比提高了檢測靈敏度。
雙晶探頭參數的選擇
雙晶探頭的性能是由各項參數決定的。以雙晶縱波探頭為例,其主要參數包括探頭的頻率、聲束焦距和晶片尺寸。合理選擇探頭就是要優化確定以上三個參數。
探頭頻率的選擇
探頭頻率在很大程度上決定了超聲波對缺陷的探測能力。一般認為,雙晶探頭的檢測對象為薄壁件,發射聲波不需要太強的穿透能力,可選擇較高的頻率以保證檢測靈敏度。但實際檢測表明,必須根據檢測對象的晶粒大小和對靈敏度的要求合理選擇探頭頻率。對大晶粒的材料進行檢測,探頭頻率過高將導致雜波增多,影響檢測效果。經測試,在儀器、探頭匹配良好的情況下,頻率為5MHz的探頭可以滿足4級晶粒以上材料按AA級靈敏度驗收標準檢測的需要。
聲束焦距的選擇
探頭表面與聲束焦點的距離為焦距。焦距不僅決定了檢測范圍,而且當缺陷處于焦點處時,其反射信號最強、定位準確。因此,探頭焦距的選取,對最終檢測結果的影響十分顯著。飛泰認為要根據被檢件厚度及加工余量選擇合適的聲束焦距,聲束焦點應選擇在最終成型產品壁厚的中心點。
晶片尺寸的選擇
與單晶片探頭受晶片尺寸影響檢測范圍不同,雙晶片探頭的檢測范圍即是探頭的聲能集中區,跟晶片尺寸大小無關。因此,選擇晶片尺寸時需要考慮兩點,一是要根據檢測件大小選擇相匹配探頭,以提高檢測效率;二是在檢測曲面零件時選擇盡可能小尺寸的探頭,以提高耦合性。
雙晶探頭的應用
雙晶探頭主要用于超聲波探傷儀使用,用于檢測薄壁復雜的金屬零件。
