長管拖車氣瓶超聲波探傷設備

長管拖車氣瓶超聲波探傷設備介紹

飛泰檢測生產的這款長管拖車氣瓶超聲波探傷設備主要用于長管拖車氣瓶檢測，可以檢測長管拖車氣瓶的橫向傷、縱向傷、管壁厚度，缺陷種類可以檢測內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等。

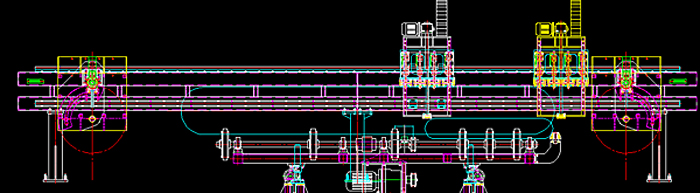

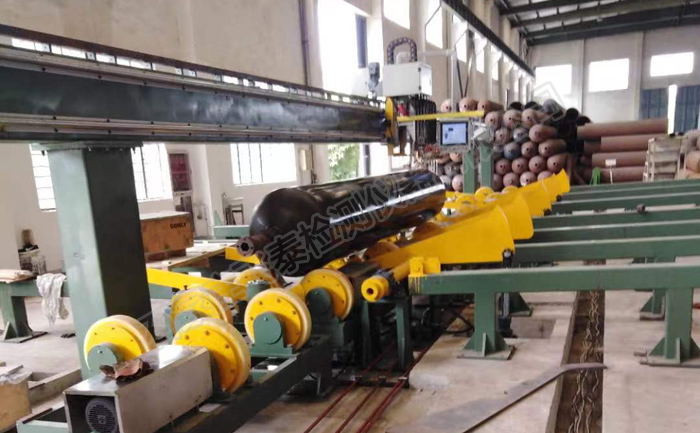

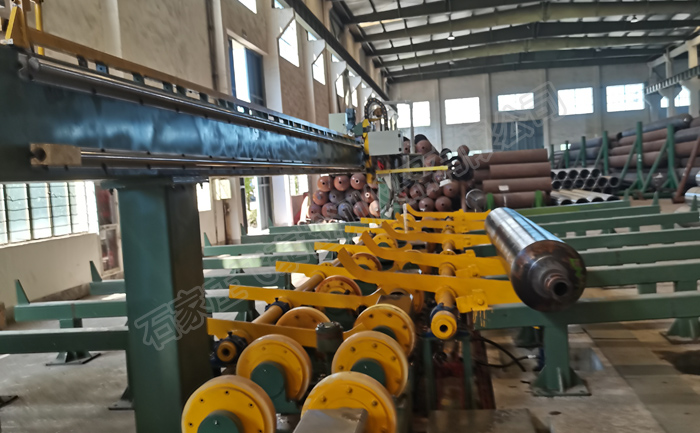

長管拖車氣瓶采用橫梁結構探傷，用行車將氣瓶吊至旋轉輥道，利用氣瓶自轉進行探傷，檢測探頭在氣瓶上部直線移動，形成螺旋線掃查的檢測方式，完成對鋁合金瓶管體的全覆蓋探傷。整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。該設備為智能化生產線一部分，滿足與AGV小車銜接、全自動化信息集成輸出（具備自動化、智能化接口功能）等滿足智能化生產線的相關功能，設備支持PROFINET通訊協議。

我公司生產的自動探傷設備，能滿足用戶的不同需求，產品系列齊全，適用于各種氣瓶無損探傷檢測，廣泛應用于石油化工管道、核工業、壓力容器、航天、鐵路等重要領域。

設備詳細介紹及報價請聯系  李經理189-311-80976

長管拖車氣瓶超聲波探傷設備組成

1． 超聲波探傷儀器

超聲波自動探傷設備，儀器基于windows平臺，有強大的報表文檔處理能力，控制界面人性化，可提高操作性能。軟件配置模塊化，可根據需要進行配置，并預留編碼器16入/16出等I/O接口。

儀器電路設計和制造工藝先進、性能可靠、信噪比高、缺陷分辨能力強、閘門報警功能齊全、工作穩定。是專為薄壁無縫鋼管自動探傷而設計的超聲波探傷儀器。

2. 超聲探傷主機

超聲波探傷主機包括：超聲波探頭旋轉水箱、導向套、前后兩邊旋轉壓輪等組成。

超聲波探頭旋轉水箱安放在不銹鋼平臺上，旋轉水箱內配置探頭園盤，按90度等分安裝四組超聲波線聚焦探頭及探頭調節裝置，能對鋼管進行雙向探傷，當探傷規格變換時，應調整不銹鋼平臺整體升降機構使超聲波探頭旋轉水箱、導向套、前后兩邊旋轉壓輪與輸送輥道的中心軸線一致。

3. 電氣控制系統

采用現代交流電機調速技術進行調速控制，使主機兩邊輥道轉速及旋轉壓輪轉速進行可變調節，以適應不同檢測速度的需要，外圍線路簡潔、外形效果美觀。由于采用了交流電機，與老式的直流電機調速技術相比，具有電機結構簡單、無火花干擾、性能可靠、方便保養及維修。

4.電氣控制系統

控制柜面板采用傾斜結構，機柜底部安裝有萬向輪，以方便操作和移動，機柜內部安裝兩臺交流電機變頻調速器及相關電路，并在柜底安裝有散熱風扇。面板各按鈕及開關采用新型、美觀的高可靠元件，并安裝指示表頭，可從表頭間接讀出當前被探鋼管的檢測速度。

長管拖車氣瓶超聲波探傷設備主要參數

1、托管拖車氣瓶直徑：φ200～φ850mm

2、托管拖車氣瓶長度：2—6.5m

3、托管拖車氣瓶壁厚：2--50mm

4、彎曲度：≤0.3%

5、橢圓度：≤外徑公差的80%

6、測厚精度：?0.01mm

7、顯示精度：?0.001mm

8、鋁合金瓶單重：≤1T

9、探傷方法：超聲波自動探傷

10、探傷通道：超聲28通道（管體22通道 測厚6通道）

11、檢查缺陷：內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層和管壁測厚

12、探傷速度：0-1米

13、頻率：超聲0.5 MHz --15MHz；

14、誤報率：≤3%（走樣管25次）

15、漏檢率：0（走樣管25次）

16、信噪比：≥8db

17、檢出缺陷后處理：即時給出聲光報警信號

18、氣瓶超聲測厚和探傷工藝及驗收標準

（1）GB 18248-2008     氣瓶用無縫管

（2）GB/T 5777-2008    無縫管超聲波探傷檢驗方法

（3）GB/T 20490-2006   承壓設備無縫和焊接（埋弧焊除外）分層的超聲檢測

（4）JB/T 4730.-2005    承壓設備無損檢測

（5）ASMEV    無損檢測 相關規范

長管拖車氣瓶超聲波探傷設備售后服務及保障

質量保證期內服務：

（1）電話咨詢

我公司7X24小時為用戶提供技術援助電話，解答用戶在使用中遇到的問題，及時為用戶提出解決問題的建議。

（2）現場響應

在接到用戶維修請求后，在8小時內作出快速響應，并在24小時內到達現場。

（3）技術升級

在質保期內，產品需要技術升級，我公司會時通知用戶，如用戶有相應要求，我公司無條件為用戶進行升級服務。



質保期外服務：

（1）質量保證期過后，我公司同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

（2）質量保證期過后，用戶需要繼續由我公司提供售后服務的，我公司將以優惠價格提供售后服務。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
