渦流自動探傷設備

渦流自動探傷設備介紹

NEM230型渦流自動探傷設備是我公司生產的自動探傷系列產品中的一款，飛泰檢測渦流自動探傷設備通過國家檢測中心認證。適用于碳鋼管、合金鋼管、不銹鋼管缺陷探傷檢測。本設備包括機械裝置、控制裝置檢測裝置三部分，采用阻抗平面分析、非等幅相位幅度區域報警等技術，實現缺陷自動檢測、并輸出自動分選信號、標記信號 。

設備詳細介紹及報價請聯系  李經理189-311-80976



渦流自動探傷設備應用領域

鋼鐵、汽車、機械、電力等行業各類碳鋼管、合金鋼管、不銹鋼管及其他類型鋼管的無損探傷檢測



渦流自動探傷設備技術參數

1.探傷速度:0～70m/min

2.探傷管徑:76～195mm

3.穩定性:2db

4.執行標準:GB7735-2004.YB4083-2000

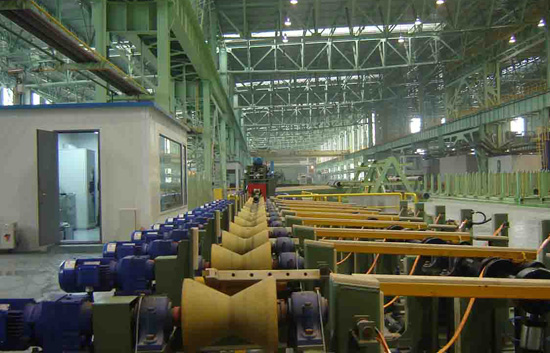

渦流探傷檢測線展示



渦流自動探傷設備結構

1、檢測探頭、磁飽和退磁裝置

穿過式探頭采用自比差分式

磁飽和裝置的功能是消除鐵磁性材料磁導率的不均勻性引起的噪聲，退磁裝置的功能是使鋼管剩磁趨于零。

2 、壓緊裝置

壓緊裝置的功能是將被探鋼管勻速、穩定、同心送入送出探傷單元，克服磁飽和單元的阻力，對無縫鋼管較小彎曲，在彈性范圍內能夠予以“矯直”。

3、上下料架、標記單元

上下料架的功能是穩定地將鋼管送入送出輥道。

標記裝置是標記缺陷位置。

4、前后滾道

前后滾道功能是穩定地將鋼管輸入輸出檢測探頭。

5、儀器與操作臺

操作臺是整個渦流探傷設備的控制中心，協調控制整套設備的工作。



渦流自動探傷設備優點

本系統采用先進的計算機實時過程監控，動畫顯示，實時信號處理技術。使該套設備在自動化程度，可靠性方面達到國際先進水平。同時，本系統缺陷檢測采用非等幅相位幅度報警技術，對測量結果進行三分選 ( 好、壞 ) 并實時顯示缺陷所在部位。



渦流自動探傷設備檢測工藝

水浸超聲檢測法、水膜超聲檢測法、水注超聲檢測法

梳狀掃查或擺掃掃查檢測平底孔或刻槽

板邊采用邊探跟蹤方式檢測平底孔或刻槽

可檢測工件內部及表面的氣孔、裂紋、夾渣等缺陷



檢測標準
◆NB/T47013-2015《承壓設備無損檢測》

◆GB/T7735-2004《鋼管渦流探傷檢驗方法》

◆GB/T9711.3-2005《石油天然氣工業輸送鋼管交貨技術條件第3部分》

◆Q/SY GJX 101-2010《中國石油管道天然氣輸送管道用鋼管通用技術條件》

◆ASTM A519美國材料標準《機械工程用碳素鋼和鋁合金鋼無縫鋼管》

◆ISO3183-3《美國管線規范》



渦流自動探傷設備質保期及售后服務
渦流自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，渦流探傷和超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
