鋼瓶超聲波探傷機說明

石家莊飛泰檢測儀器有限公司生產一款鋼瓶超聲波探傷機，利用超聲波能檢測金屬物體內部缺陷的原理，可在生產線上應用，自動化批量對鋼瓶進行探傷檢測，同時也可用于鋼管探傷檢測。

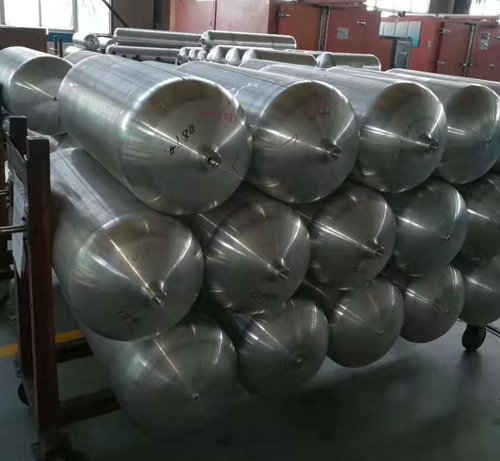

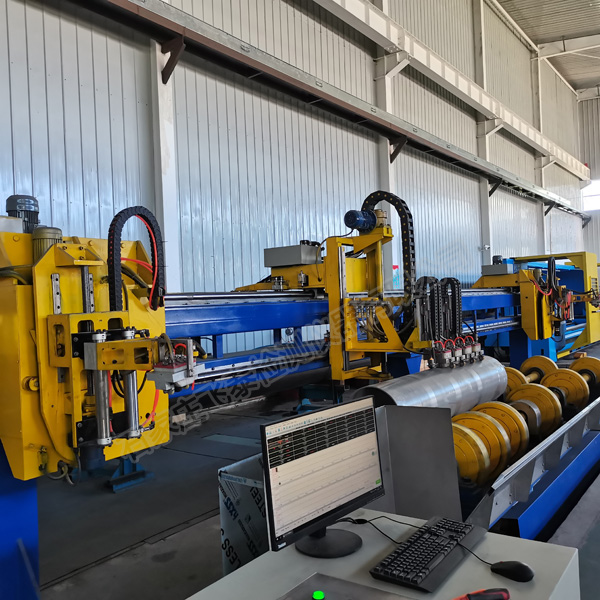

鋼瓶屬于密閉的高壓容器，用于存放被壓縮的液化氣體，企業要確保鋼瓶在用戶使用期間的安全性，因此在鋼瓶出廠前確保鋼瓶沒有缺陷顯得尤為重要，由于鋼瓶的年產量較高，并且每只鋼瓶都必須通過檢測，這就對鋼瓶檢測的速度與準確率要求很高。飛泰生產這款鋼瓶超聲波探傷機，探傷時，鋼瓶被吊裝機構送到轉動托輥上，瓶底探頭、瓶肩探頭、瓶嘴探頭分別在氣缸的推動下進入探傷位置，鋼瓶在轉動托輥的帶動下以50轉/分的速度旋轉，瓶體探頭、瓶底探頭、瓶肩探頭及瓶嘴探頭分別在卻動機構的帶動下，分別完成對鋼瓶各部分的檢測，如果發現缺陷打標機構會對缺陷部位打上標記，沒有缺陷將鋼瓶送至下料區。

鋼瓶超聲波探傷機主要參數

檢測缺陷范圍：鋼瓶內、外部縱向、橫向缺陷及壁厚測定

掃查覆蓋率：鋼瓶覆蓋率大于110％

超聲儀器：12通道數字式超聲波探傷儀

操作系統：Win7/ Win10

顯示方式： A型掃描圖像和B型掃描圖像顯示

檢驗線速度： 10～60 m/min

計算機存儲量不小于200萬支鋼瓶的檢測數據和報告資料

要求鋼瓶規格

鋼瓶直徑：φ178～279 mm

鋼瓶壁厚： 3.0～10mm

鋼瓶長度： 600～2000mm

重量：300Kg

鋼瓶表面狀態：平整熱加工面

鋼瓶彎曲度：≤ 2mm/M；整根測試氣瓶長度方向切向彎曲不超過5毫米

超聲波探傷機制造執行標準

下列標準有沖突時，以要求更嚴格的標準為驗收標準。

?NB/T47013.3-2015第4.5條《承壓設備無縫鋼管超聲波檢測和質量分級》

?ISO 9809-1《附錄B(標準)超聲波檢驗》及壁厚測定的檢測要求

?GB/T5777-2008《無縫鋼管超聲探傷檢驗方法》

?YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

石家莊飛泰檢測儀器有限公司售后服務體系

① 飛泰負責免費為買方人員提供系統培訓，包括設備原理、調試、使用、維護等。

② 設備驗收合格后，整體保修期一年；飛泰負責在保修期內免費提供零部件（非本設備質量問題引起的配件損壞除外）。當設備保修期滿之后，飛泰依然能提供廣泛而優惠的技術服務如：軟件升級及備件等終生服務。

③設備發生故障后，飛泰在收到需方信息后4小時之內應有明確答復，并在48小時之內應到場處理問題排除故障交付使用。
