鋼軌超聲波探傷儀原理-鋼軌超聲波探傷儀使用多少度探頭

鋼軌為什么需要探傷檢測？

現代出行離不開火車，而作為火車重要部件之一的鐵軌，在整個鐵路線中起著舉足輕重的作用。我們不知道的是鋼軌在生產過程中，如果內部存在超過標準允許的缺陷，就有可能引發斷軌事故。為避免鋼軌內部缺陷帶來的安全隱患，這就需要我們探傷人員對鋼軌進行探傷檢測及保養維護。

鋼軌超聲波探傷儀的原理

超聲波具有很強的穿透力，較廣的檢測深度，指向性好，對缺陷的定位較準確，檢測的靈敏度高，幾乎可以檢測到任何部位的缺陷，對鋼軌內部尺寸很小的缺陷也有較高的識別度。運用多波形、多探頭進行檢測時，可以多向檢測，檢測結果重復性好，可直接實時顯示檢測結果，亦可對結果存盤、打印，永久保存檢測結果。

鋼軌超聲波探傷儀采用接觸式A型脈沖超聲波，以自來水為耦合介質，檢測過程鋼軌通過傳送輥道驅動做直線 運動，超聲波探頭安裝在相對靜止的起落架上緊貼鋼軌軌面實施全長檢測。

鋼軌超聲波探傷儀系統主要包括六部分

1、鋼軌輸送輥道：使鋼軌在檢測區域內保持勻速移動。

2、導向約束機構：對鋼軌進入檢測區域進行導向約束，使鋼軌保持穩定的運動狀態。

3、測距機構：檢測鋼軌長度及其位置，用于探頭起落控制及缺陷定位與標識。

4、探頭耦合機構：用于承載探頭，具有良好的隨動性。

5、探頭調整機構：用于不同軌型的鋼軌探頭耦合機構的調整 。

6、多通數字式超聲波探傷儀。

鋼軌超聲波探傷儀使用多少度探頭

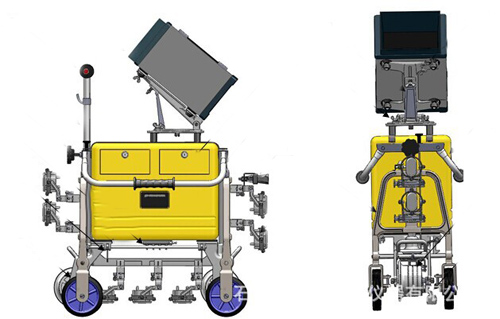

像GCT-11型鋼軌超聲波探傷儀它具有探傷數據無線傳輸功能和數據庫管理軟件，使用9+1個探測通道。包括 6個70°通道、2個37°通道、 1個0°通道，1個校準通道。超聲波 A 型脈沖和B 型圖像同屏、同步、分區顯示?？梢燥@示 2.4 米以上的B 型圖像。具有有 A 型脈沖顯示、B 型圖像顯示兩個區域和兩個參數區。

試塊

試塊的作用：標定探傷靈敏度、檢測探傷儀和探頭性能、調整掃描速度、評判實際缺陷的當量大小。試塊的設計體現計量的傳遞，是保障探傷有效性的重要標志。

鋼軌超聲波探傷儀檢測結果可以以波形輸出，可運用信號處理技術、成像圖像處理技術進行聯合處理，從而提高檢測的精度和可靠性。鋼軌超聲波探傷儀操作方便，檢測速度快，數據可儲存后處理，可適應檢測時間窗短、工作距離長、工作量大的檢測工作。超聲波對人體、對環境無害，超聲無損檢測法可以保證操作人員的健康安全。
