鋼板超聲波探傷設備SKUT-2150型-飛泰檢測儀器

發布時間:2021/3/3 10:37:56

鋼板探傷的作用

鋼廠的高附加值鋼板在生產中占據著重要地位,像船舶、航天、能源、運輸?shù)刃袠I(yè)一般要求鋼板探傷交貨,從而保證產品質量。


飛泰SKUT-2150型鋼板超聲波探傷設備介紹

飛泰生產一款SKUT-2150鋼板超聲波探傷設備,主要用于對鋼板的板體和邊緣進行超聲波自動探傷檢測。能根據鋼板企業檢測要求自動調整檢測速度,自動檢測并記錄鋼板頭尾位置、鋼板寬度數值和板邊位置,自動根據鋼板板邊實際位置和鋼板頭尾情況起落探頭,自動根據鋼板頭尾位置自動顯示、記錄檢測結果,自動存儲探傷結果和打印檢測報告。


鋼板探傷設備

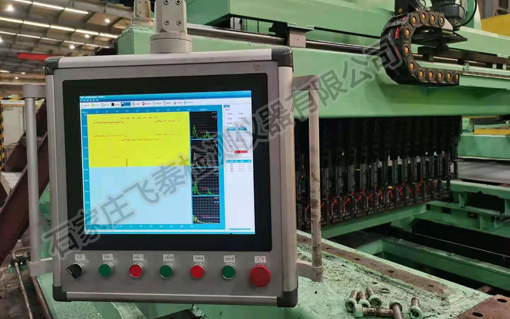

鋼板探傷設備局部展示


SKUT-2150鋼板超聲波探傷設備可以對寬度900~2150mm、厚度4~25.4mm的鋼板檢測,設備通過超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷(如分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷)。鋼板探傷設備涵蓋了鋼板探傷所要求的所有標準,探傷方式主要分自動探傷、手動探傷兩部分,


鋼板超聲波探傷設備主要探傷模塊布局

鋼板超聲波設備共36個探傷模塊,兩條超聲探頭單元用34個探傷模塊檢測板體,兩個獨立的單元用2個探傷模塊檢測縱向邊緣,每個探傷模塊包含4獨立通道,共144個通道。每個通道晶片覆蓋尺寸為15mm,每個探傷模塊可覆蓋60mm的區域,這樣板體可覆蓋2160mm;

板體超聲探頭被安裝在輥道上方與鋼板運動方向垂直分兩排呈品字形一字排開,36個模塊模塊覆蓋2160mm,這樣每分鐘能達到檢測60米;


鋼板超聲波探傷布局

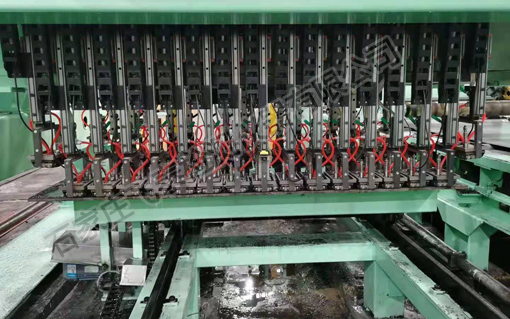

鋼板探傷設備探頭布局


鋼板超聲波探傷設備檢測參數及性能

正常操作及維護狀態下,探頭平均壽命≥6個月,備用探頭在未上線之前不能有衰減。

探頭套采用304不銹鋼材料,同時在兩側增加保護滾輪及耐磨條,以最大限度減少磨損。

檢測項目:除盲區外的鋼板內部分層缺陷檢測

檢測方式:探架固定(每個探架單獨起落),鋼板縱進縱出

掃查方式:平行線掃查(梳狀掃查)

耦合方式:水膜法

檢測覆蓋率:全板體100%覆蓋

檢測區域:左、右板邊75mm范圍內的分層100%檢測,切邊后的邊緣盲區≤5mm;

中間部位100%分層檢測。

板頭和板尾盲區:≤100mm

檢測靈敏度:具有檢測Φ3.0mm FBH的能力;

檢測方法:采用雙晶縱波直探頭檢測,水膜接觸耦合方式,探頭分割面垂直于掃查方向。傷波檢測鋼板全深度范圍,上表面盲區1.5mm內,下表面盲區1.5mm內。

其他指標:

設備有效運行率:>99.8%;

探傷漏檢率:0%;

探傷誤報率:≤2% 。


鋼板常見缺陷

(1)裂紋缺陷在自動探傷圖像中一般在厚度方向有明顯的區分,常見分布于鋼板厚度1/4、1/2以及3/4處,其中1/2厚度處分布的缺陷危害最大;其在手動數字探傷儀顯示屏上的波形在連續掃查下此起彼伏,缺陷波基本一直存在;其電鏡觀察顯微組織一般為裂紋、分層。


(2)形狀不規則大面積夾雜缺陷在自動探傷圖像上顯示不規則缺陷;在手動數字探傷儀顯示屏上的缺陷波形在連續掃查下只有在探頭掃查到鋼板中間某些部位時明顯;其電鏡觀察顯微組織一般為間斷的雜質物。


探傷設備掃描圖

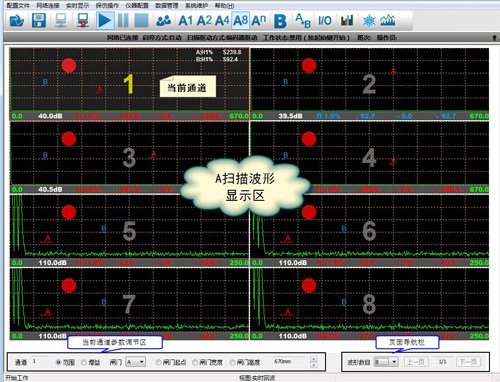

探傷掃描圖


鋼板超聲波探傷設備質量保證措施

賣方承諾設備的電氣系統、機械部分等所有外購件、配套件,在正規的生產廠家進行采購。賣方確保設備制造過程中制訂工藝技術要求,嚴格按相關標準和雙方簽署的技術協議進行制造生產,使設備完全滿足買方所提出的技術要求及使用需求。賣方對設備性能指標、產品質量負全責。設備設計壽命20年,設備平均無故障連續工作時間不小于700小時(故障排除時間小于2小時的除外)。

買方在賣方設計、制造過程中有權進行或委托第三方進行必要的質量和進度等方面的監控。賣方及其制造方應給予相應的支持。
