超聲波自動探傷系統-用于鋼管鋼板鋼棒氣瓶無損檢測
超聲波自動探傷系統
超聲波自動探傷系統就是采用超聲波探傷技術結合機械,實現用戶對鋼管、鋼板、鋼棒、氣瓶等金屬工件探傷檢測時缺陷定位和當量計算、實時報警的探測系統。
超聲波探傷技術在無損檢測領域中非常成熟,特別是近幾年在計算機軟硬件技術、 高速數字信號處理技術、 虛擬儀器技術的發展相結合,使超聲波自動探傷系統在數據處理手段、 儀器檢測性能、 設備系統化和智能化程度方面取得了巨大進步。目前已經研發出多通道超聲波自動探傷系統可應用于鋼管、鋼板、鋼棒、氣瓶等行業。

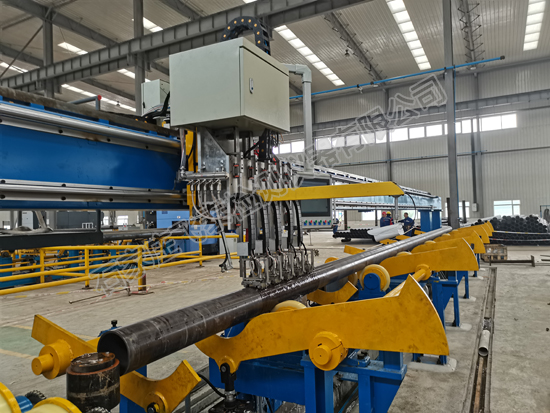

鋼管超聲波自動探傷系統展示
超聲波自動探傷系統優勢
超聲波自動探傷系統為基于工業級PC機的控制,采用Win7/Win10操作系統,并保留計算機的各種周邊設備接口。飛泰超聲波自動探傷系統可以滿足企業對探傷的實時性要求,實現自動探傷檢測、自動上下料、實現實時報警、 缺陷定位和當量計算,飛泰考慮到探傷設備的使用環境和現場人員的操作便利,超聲波自動探傷系統設有手動和自動控制。

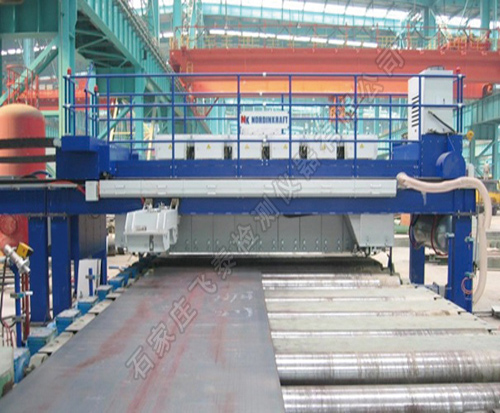

鋼板超聲波自動探傷系統展示
超聲波自動探傷系統抗干擾性
1、我們的電路采用UPS電源加濾波電路,有效防止外界干擾;
2、我們的儀器自帶抗干擾電路,根據不同需要分為無、低、中、高四個檔位,可有效避免干擾;
3、探傷儀器信號分為0-4共5個相位,分別對應探頭組內5個探頭,可防止探頭組內部信號的干擾;
4、設備地基圖上打有接地地樁,可有效防止干擾;
5、儀器供電最好單獨供純凈電源
6、超聲信號處理模擬電路部分采用帶通濾波電路,對不屬于超聲信號頻率范圍的噪聲信號進行抑制。
7、超聲信號處理數字電路部分使用大規?,F(xiàn)場可編程門陣列芯片,內置高速自適應濾波器,對經過AD采樣以后的數據進行濾波,可以識別大部分偶發的電磁噪聲。
8、儀器內部采用專業穩壓模塊,在現場供電不穩定的情況下也能保證儀器電源的穩定。
9、儀器的物理結構充分考慮了抗干擾功能。儀器功能模塊采用金屬外殼全屏蔽,電路板與儀器接口之間的連接采用了專業同軸屏蔽線以及MCX接插件。
10、完全網絡化的結構方便減少干擾。 儀器的主機與主控PC分開,主機可以跟探頭架放在一起,這樣探頭線長度可以做得很短,減少了探頭線上串入的電磁噪聲。

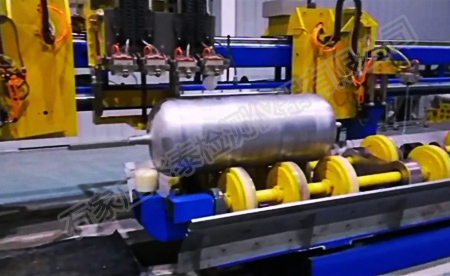

氣瓶超聲波自動探傷系統展示
飛泰超聲波自動探傷系統可以檢測的缺陷類型
飛泰可以生產用于鋼管、鋼板、鋼棒、氣瓶等金屬工件的超聲波探傷系統,超聲波探傷中最常用的為縱波、橫波、表面波和板波。用縱波可探測金屬鑄錠、坯料、中厚板、大型鍛件和形狀比較簡單的制件中所存在的夾雜物、裂縫、縮管、白點、分層等缺陷;用橫波可探測管材中的周向和軸向裂縫、劃傷、焊縫中的氣孔、夾渣、裂縫、未焊透等缺陷;用表面波可探測形狀簡單的鑄件上的表面缺陷;用板波可探測薄板中的缺陷。
